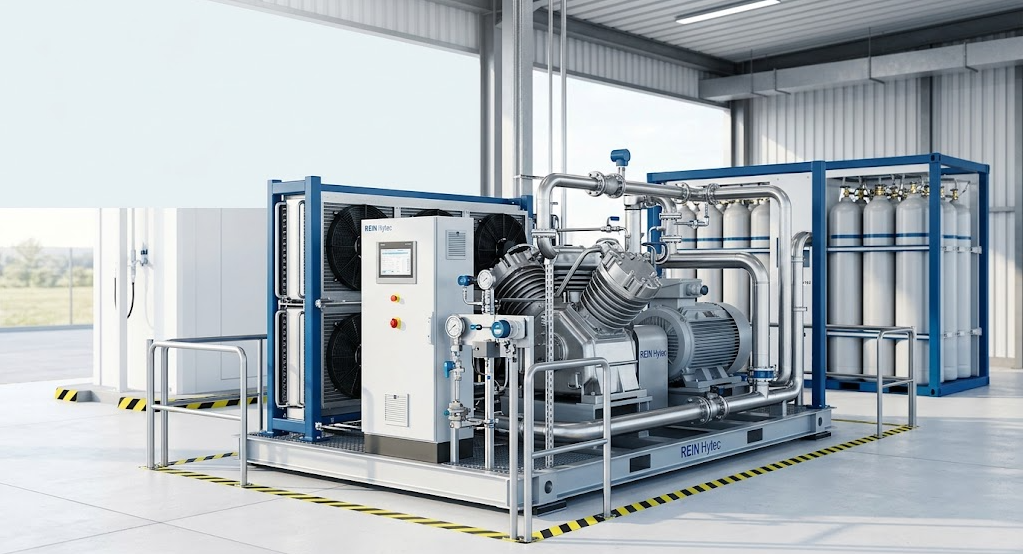

¿Cómo dimensionar una estación de servicio de hidrógeno?

• La demanda diaria en kg/día es el punto de partida, no el tamaño final de la estación.
• Los picos de vehículos por hora y los llenados consecutivos generalmente impulsan los requisitos de compresores, almacenamiento en cascada y dispensadores.
• La capacidad del compresor y el almacenamiento a alta presión son interdependientes: un mayor almacenamiento intermedio puede reducir la demanda del compresor a corto plazo, mientras que un compresor más grande puede reducir la capacidad intermedia requerida.
• La presión del tubo del remolque cae durante la descarga, por lo que el dimensionamiento debe utilizar el rango de presión de entrada esperado y el inventario de hidrógeno utilizable.
• H35 o H70, el tamaño del tanque del vehículo, el protocolo de abastecimiento de combustible y la temperatura de entrega afectan la arquitectura de la estación.
• El dimensionamiento final del equipo requiere simulación dinámica y revisión de ingeniería; un cálculo en una hoja de cálculo es sólo una herramienta de selección inicial.

La “capacidad de la estación” suele expresarse en kg/día, pero los compradores deben distinguir cuatro medidas diferentes:

• Rendimiento diario: hidrógeno total dispensado durante un día de funcionamiento;
• Demanda en horas pico: hidrógeno requerido durante la hora de mayor actividad o ventana de abastecimiento de combustible;
• Requisito de llenado único: hidrógeno entregado a un vehículo;
• Capacidad consecutiva: llenados consecutivos que la estación puede completar antes de que sea necesaria la recuperación de presión.

Dos estaciones pueden dispensar 500 kg/día pero requieren equipos diferentes. Un depósito que abastece gradualmente de combustible a los vehículos durante la noche tiene un perfil de carga diferente al de una estación pública o logística que recibe varios vehículos en un breve período.

Por lo tanto, la primera pregunta sobre el tamaño no es simplemente “¿Cuántos kilogramos por día?” Es “¿Cuándo se deben entregar esos kilogramos?”

Paso 1: Calcular la demanda diaria de hidrógeno

Utilice esta ecuación de detección:

Demanda diaria de hidrógeno = vehículos por día × hidrógeno promedio por llenado × llenados por vehículo por día

Luego, tenga en cuenta por separado la utilización realista de la flota, el crecimiento futuro y la reserva operativa. Evite ocultar todas las incertidumbres dentro de un gran factor de seguridad; Registre cada suposición para poder revisarla más adelante.

Por ejemplo, 20 autobuses que reciben un promedio de 30 kg una vez al día crean una demanda inicial de 600 kg/día. Esta cifra aún no determina el tamaño del compresor o del almacenamiento porque no dice nada sobre el programa de abastecimiento de combustible.

Paso 2: Definir la ventana de abastecimiento máximo de combustible

Supongamos que cinco de esos autobuses deben recibir 30 kg cada uno en 90 minutos:

Demanda máxima de cribado = 5 × 30 kg ÷ 1,5 horas = 100 kg/hora

Esta cifra de 100 kg/hora describe la demanda del vehículo durante ese período, no automáticamente el flujo requerido según la placa de identificación del compresor. La estación puede cubrir parte del pico del almacenamiento de alta presión mientras el compresor repone los bancos antes, durante y después del abastecimiento de combustible.

Registro:

• Máximo vehículos llegando en 15, 30, 60 y 120 minutos;
• Hidrógeno requerido por vehículo;
• Tiempo de llenado permitido;
• Tiempo disponible para la recuperación del almacenamiento; y
• Si dos vehículos deben recibir combustible simultáneamente.

Hoja de trabajo de entrada de tamaño de estación

Paso 3: Confirmar el suministro de hidrógeno

La estación podrá recibir hidrógeno gaseoso de remolques de tubos de hidrógeno, hidrógeno líquido, una tubería o producción in situ. Cada modo de suministro crea diferentes condiciones de almacenamiento y compresión.

Para el suministro de remolques tubulares, proporcione la presión de entrada máxima y mínima esperada, el hidrógeno utilizable por entrega, el tiempo de cambio de remolque y la frecuencia de entrega. Un compresor que funciona bien a la presión inicial del remolque puede entregar menos flujo a medida que el remolque se vacía. Por lo tanto, la capacidad nominal del remolque por sí sola no es un dato de dimensionamiento suficiente.

La producción en el sitio debe coordinarse con el electrolizador o la tasa de producción, el almacenamiento intermedio, el programa de operación y el suministro de respaldo. Un sistema de producción dimensionado para la demanda diaria promedio aún puede necesitar almacenamiento para cubrir los picos de abastecimiento de combustible.

Paso 4: Equilibrar el compresor y el almacenamiento en cascada

El tamaño del compresor y del almacenamiento deben evaluarse juntos. Un estudio de Argonne respaldado por el DOE encontró una clara compensación: un almacenamiento intermedio de alta presión más grande puede soportar llenados secuenciales y, al mismo tiempo, permitir más tiempo para que se recargue un compresor más pequeño; un compresor de mayor flujo puede reducir el almacenamiento intermedio requerido para la misma demanda. Lo óptimo depende de la demanda diaria, la variación horaria, las características del tanque del vehículo, los costos y la vida útil de los componentes. Ver la revisión por pares estudio de optimización de compresión y almacenamiento.

A sistema de cascada de almacenamiento de hidrógeno divide el almacenamiento en bancos de presión. Durante el llenado, el sistema de control utiliza bancos adecuados a medida que aumenta la presión del vehículo. El dimensionamiento debe comprobar cuántos llenados completos son posibles antes de que el banco de mayor presión ya no pueda cumplir con las condiciones requeridas.

Las decisiones sobre capacidad también afectancosto del sistema de abastecimiento de hidrógenoporque el flujo del compresor y el almacenamiento intermedio deben optimizarse juntos.

El siguiente paso es revisarcómo seleccionar un compresor de hidrógenoen todo el rango de presión de entrada, flujo requerido, ciclo de trabajo y objetivo de disponibilidad.

Paso 5: seleccione los dispensadores y la capacidad de enfriamiento

El recuento de dispensadores debe seguir el horario pico, no el total diario. Dos dispensadores no necesariamente duplican el rendimiento de la estación porque pueden competir por la misma capacidad de almacenamiento y compresor.

Confirme si el proyecto necesita H35, H70 o ambos. Revisar la capacidad de almacenamiento del vehículo, el flujo másico máximo, el tiempo de llenado objetivo, la operación simultánea y el protocolo de abastecimiento de combustible aplicable. Para el abastecimiento de combustible liviano, los límites del proceso SAE J2601 tienen en cuenta la temperatura de entrega, la rampa de presión, la presión inicial del tanque y las condiciones ambientales. El abastecimiento de combustible para vehículos pesados requiere el vehículo y el protocolo adecuados.

El Sistemas de abastecimiento de hidrógeno de 35 MPa frente a 70 MPa La guía explica estas diferencias de clases de presión con más detalle.

Paso 6: Validar dinámicamente la estación completa

Las ecuaciones simples son útiles para la detección, pero un diseño final debe simular el ciclo de trabajo completo. El modelo debe probar el agotamiento del remolque o la variabilidad de la producción, el rendimiento del compresor, el cambio de banco en cascada, la llegada de vehículos, las condiciones térmicas y el tiempo de inactividad del equipo.

Las herramientas autorizadas útiles incluyen:

• Argonne HRSAM, que evalúa configuraciones de estaciones y perfiles de demanda;
• NREL H2FillS, que modela la presión, la temperatura y el flujo másico transitorios desde la estación de almacenamiento a través del dispensador hasta el vehículo; y
• HySCapE, que estima la capacidad de las estaciones de hidrógeno utilizando un perfil definido de demanda de combustible.

Estas herramientas refuerzan el principio central de dimensionamiento: los valores de la placa de identificación de los componentes deben probarse como un sistema operativo.

Tallas Sólo A partir de kg/día

La demanda media diaria oculta el pico. Modele siempre el período de mayor actividad de abastecimiento de combustible.

Uso de la capacidad de oferta nominal

Para el gas entregado, utilice el inventario utilizable dependiente de la presión y el rango de entrada del compresor, no solo la capacidad principal del remolque.

Tratar el flujo del compresor como flujo del dispensador

El dispensador puede extraer agua del almacenamiento en cascada a una velocidad instantánea diferente a la del compresor. Se deben comprobar tanto la recuperación como la reducción.

Ignorar el crecimiento y el mantenimiento

Defina un caso de expansión realista, pero evite sobredimensionar cada componente desde el primer día. Considere el almacenamiento modular, posiciones de dispensación adicionales y redundancia planificada.

Suministros de rienda Equipos para estaciones de servicio de hidrógeno incluyendo compresores, cascadas de almacenamiento de hidrógeno, equipos de descarga y llenado, grupos de válvulas de control de secuencia, dispensadores y controles de estaciones. Rein también proporciona integración de sistemas y servicios de ingeniería de hidrógeno para requisitos específicos del proyecto.

Para una revisión de configuración inicial, proporcione:

• Tipo de vehículo y requisito H35/H70;
• Vehículos por día e hidrógeno por llenado;
• Número máximo de vehículos por hora y tiempo de llenado objetivo;
• Modo de suministro de hidrógeno y rango de presión;
• Condiciones del país y del sitio del proyecto;
• Alcance requerido: equipamiento, integración, puesta en marcha o EPC.

Solicite una revisión del tamaño de la estación

¿Cuántos kilogramos al día debe suministrar una estación de hidrógeno?

Multiplique los vehículos por día por el hidrógeno promedio por llenado y los llenados por vehículo, luego agregue el crecimiento justificado por separado y las asignaciones operativas. La capacidad final también debe pasar el análisis de ventana máxima y de recuperación.

¿Qué tamaño debe tener el compresor de hidrógeno?

No existe una relación universal entre el caudal del compresor y los kg/día. El tamaño del compresor depende de la presión de entrada, la presión de descarga, la capacidad de almacenamiento, las horas de funcionamiento, el tiempo de recuperación, la redundancia y el perfil de carga máxima de combustible.

¿Cuánto almacenamiento en cascada necesita una estación?

Suficiente para soportar los llenados consecutivos requeridos y la secuencia de presión mientras el compresor restablece los bancos. Normalmente se requiere modelado dinámico porque el almacenamiento utilizable cambia con la presión y las condiciones del vehículo.

¿Puede un dispensador dar servicio a una estación de flota?

Posiblemente, si la ventana de abastecimiento de combustible disponible y el objetivo de confiabilidad lo permiten. Es posible que se requieran varios dispensadores para el funcionamiento simultáneo, colas más cortas o redundancia, pero el flujo ascendente compartido
